Opis

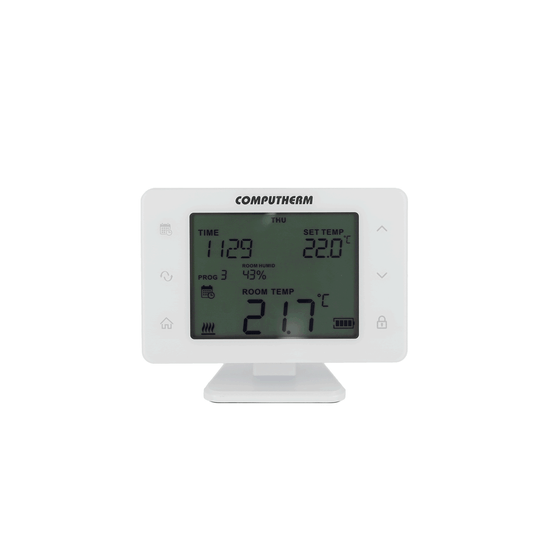

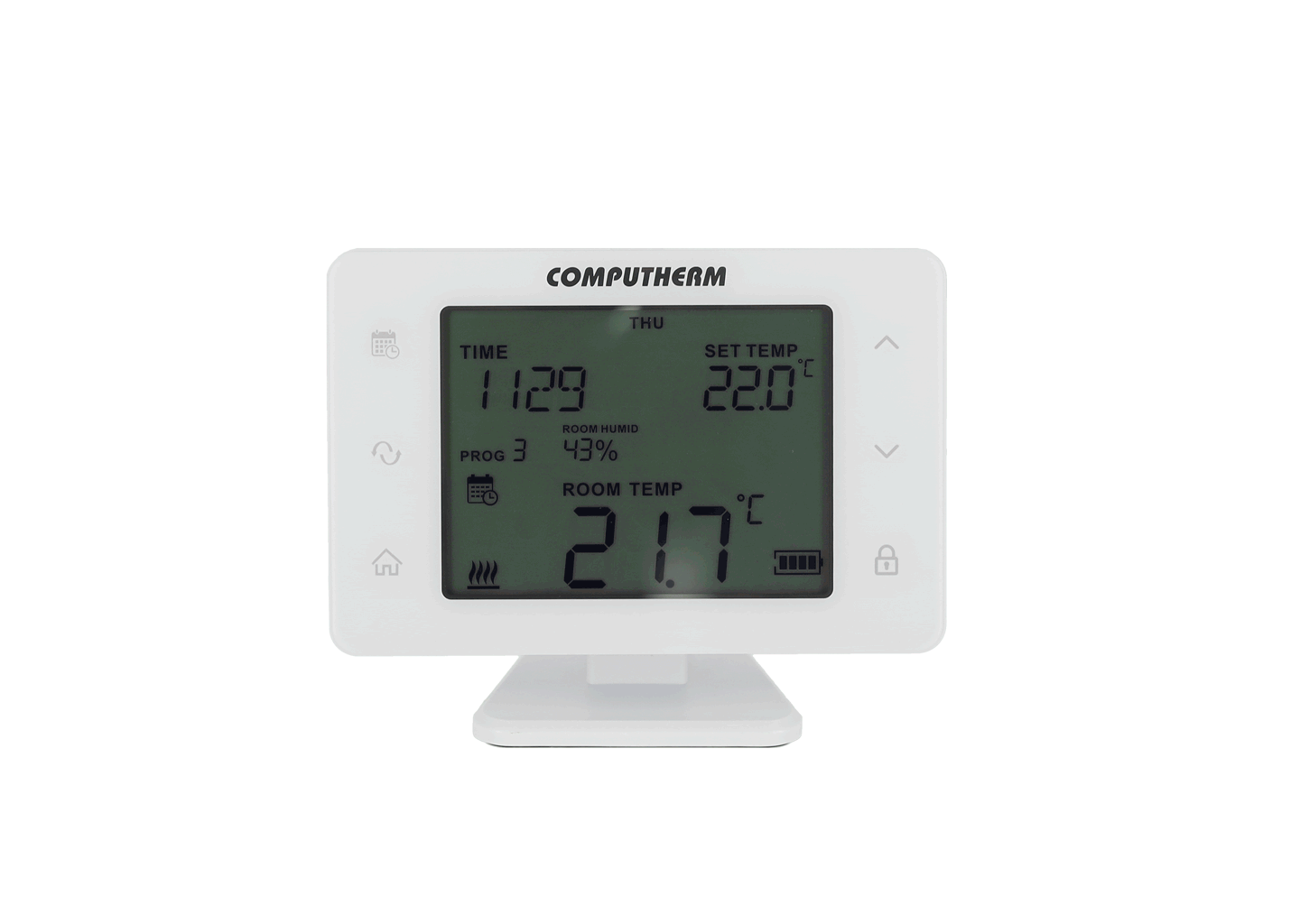

Uklopni sobni termostat COMPUTHERM Q20RF prikladan je za upravljanje velikom većinom bojlera, klima uređaja, uređaja za ovlaživanje i odvlaživanje zraka koji se koriste u Hrvatskoj.
Jednostavno se spaja na bilo koji plinski bojler s dvožilnim priključkom sobnog termostata, klima uređaj, ovlaživač i odvlaživač zraka, kao i druge električne uređaje, bez obzira ima li upravljački krug 24 V ili 230 V.
Uređaj je moguće programirati prema individualnim potrebama tako da sustav grijanja/hlađenja ili ovlaživanja/odvlaživanja grije/hladi ili ovlažuje/odvlažuje vaš stan ili ured na željenu temperaturu u željenim terminima te pridonosi smanjenju troškova energije pored pružanje osječaja udobnosti. Za svaki dan u tjednu može se pripremiti zaseban, samostalan dnevni program.
Po danu može se izabrati 1 fiksno (PROG 1) i 10 slobodno odabranih (PROG 1 - PROG 10) vremena uključivanja (može se postaviti u koracima od 10 minuta), a za svako vrijeme uključivanja različita slobodno odabrana temperatura (može se postaviti u koracima od 0,5 °C) ili vlažnosti (se može postaviti u 1% koracima).
Uređaj se sastoji od dvije jedinice. Jedan je prijenosna upravljačka jedinica (termostat), drugi je prijemnik, kojim se regulira uređajem kojim se upravlja. Između dviju jedinica postoji bežična (radio frekvencijska) veza, tako da nema potrebe postavljati žicu između termostata i uređaja kojim se upravlja. Dvije jedinice su tvornički usklađene. Termostat i njegov prijemnik imaju vlastiti sigurnosni kod, koji jamči siguran rad uređaja. Pogledajte poglavlje 5 za montažu, spajanje i koordinaciju prijemne jedinice s termostatom.
Kako bi se produžio vijek trajanja baterija, termostat ne emitira konstantno, već ponavlja trenutnu naredbu za uključivanje svakih 5 minuta. Na taj način je osigurana kontrola i nakon eventualnog nestanka struje.
Prenosivost termostata pruža sljedeće prednosti:
– nema potrebe za izgradnjom ožičenja, što je posebno korisno kod modernizacije starih zgrada,
– optimalni položaj uređaja može se odabrati tijekom korištenja,
- njegova upotreba također je korisna u slučajevima kada želimo postaviti termostat u različite prostorije u različito doba dana (npr. u dnevnoj sobi tijekom dana, ali u spavaćoj sobi noću).
Transmiter ugrađen u termostat ima domet od cca. 50 m. Ta se udaljenost može znatno smanjiti unutar zgrade, osobito ako je metalna konstrukcija, armirani beton ili zid od čerpića na putu radiovalovima.
NAPOMENA:
Ako je potrebno, bežični (radiofrekventni) termostat koji ste kupili može se proširiti s nekoliko utikača tipa COMPUTHERM Q1RX, koji se mogu koristiti za jednostavno spajanje bilo kojeg električnog uređaja od 230 V (maks. 16 A) (npr. kotao, pumpa, radijator, odvlaživač, itd.) za kontrolu sobne temperature/vlažnosti.
(Detaljan opis utikača COMPUTHERM Q1RX i prijedloge za korištenje možete pronaći na našoj web stranici www.computherm.com.hr.) Termostat COMPUTHERM Q20RF može se koristiti i za proširenje višezonskih uređaja COMPUTHERM Q5RF ili Q8RF.
Istovremena uporaba nekoliko COMPUTHERM sobnih termostata i COMPUTHERM Q4Z ili Q10Z zonskog regulatora omogućuje npr. osim pokretanja uređaja za grijanje ili hlađenje, određeni termostat također može upravljati pumpom ili zonskim ventilom. Na ovaj način je lako podijeliti sustav grijanja/hlađenja u zone, zahvaljujući čemu se grijanje/hlađenje pojedinih prostorija može zasebno kontrolirati, čime se znatno povećava udobnost.
Nadalje, podjela sustava grijanja/hlađenja na zone uvelike pridonosi smanjenju troškova energije jer će se uvijek grijati/hladiti samo one prostorije koje to trebaju. WebShop 24/7: Wifi, bežični, digitalni termostati - Centralno grijanje
Specifikacija proizvoda
| Tehnički podaci termostata | |
| • Raspon mjerenja temperature | 0 - 48 °C (u koracima od 0,1 °C) / 32 - 100 °F (u koracima od 0,1 °F) |
| • Raspon mjerenja vlažnosti | 0 – 99% RH (u koracima od 1,0%) |
| • Podesivi raspon temperature | 5 - 45 °C (u koracima od 0,5 °C) / 41 - 97 °F (u koracima od 0,5 °F) |
| • Podesivi raspon vlažnosti | 0 – 99% RH (u koracima od 1,0%) |
| • Točnost mjerenja temperature | ±0,5 °C / ±0,9 °F |
| • Točnost mjerenja vlažnosti | ±3% RH |
| • Raspon kalibracije temperature | ±3 °C (u koracima od 0,1 °C) / ±6 °F (u koracima od 0,1 °F) |
| • Raspon kalibracije vlažnosti | ±10% RH (u koracima od 1%) |
| • Odabirna osjetljivost prebacivanja | ±0,1 °C - ±1,0 °C / ±0,2 °F - ±2,0 °F / ±1% - ±5% RH |
| • Preklopni napon | max. 30 V DC / 250 V AC |
| • Preklopna struja | 8 A (2 A induktivno opterećenje) |
| • Napon baterije | 2 x 1,5 V AA alkalne baterije (LR6) |
| • Očekivano trajanje baterije | cca. jedna godina |
| • Temperatura skladištenja | -10 °C … +50 °C |
| • Radna temperatura | 0 °C … +48 °C |
| • Radna vlažnost | 5% — 90% RH bez kondenzacije |
| • Zaštita od utjecaja okoliša | IP30 |
| • Dimenzije | 125 x 82 x 24,5 mm (D x Š x V) |
| • Težina | 149 g |
| • Tip senzora temperature i vlažnosti | GXCAS GXHT30 digitalni senzor |
| Tehnički podaci prijemne jedinice | |
| • Napon napajanja | 230 V AC, 50 Hz |
| • Preklopni napon | max. 30 V DC / 250 V AC |
| • Preklopna struja | 6 A (2 A induktivno opterećenje) |
| • Temperatura skladištenja | 10 °C … +50 °C |
| • Radna vlažnost | 5 % — 90 % bez kondenzacije |
| • Zaštita od utjecaja okoliša | IP30 |
| • Potrošnja energije u stanju mirovanja | max. 0,5 W |
| • Veličina | 90 x 90 x 30 mm (D x Š x V) |
| • Težina | 126 g |
Youtube video
Česta pitanja - Q20RF
Čemu služi sobni termostat COMPUTHERM Q20RF?
Bežični sobni termostat COMPUTHERM Q20RF posebno je dizajniran za upravljanje sustavima grijanja i hlađenja. Također je prikladan za upravljanje električnim i elektroničkim uređajima koji se mogu uključiti/isključiti uklanjanjem i vraćanjem napajanja.
Koje baterije koristi termostat?
Uređaj se napaja s 2 x 1,5 V alkalne baterije (tip LR6; veličina AA). S uređajem se smiju koristiti samo visokokvalitetne alkalne baterije. Druge baterije koje se smatraju dugotrajnim ili izdržljivim (npr. konvencionalne ugljik-cinkove), imerzivne baterije ili punjive baterije nisu prikladne za rad uređaja.
Koji je očekivani vijek trajanja baterije pri korištenju Q20RF-a?
Očekivani vijek trajanja baterije pri normalnoj upotrebi je otprilike 1-1,5 godina. Ova vrijednost može varirati ovisno o vrsti baterije, stoga preporučujemo godišnju zamjenu baterija, optimalno na početku svake sezone grijanja.
Što znači ikona LO ili HI na zaslonu umjesto temperature?
To znači da je temperatura koju mjeri uređaj izvan mjernog raspona temperaturnog senzora: Lo označava prenisku temperaturu, Hi označava previsoku temperaturu. To se može dogoditi kada se uređaj nalazi u izuzetno hladnom ili vrućem okruženju, kada je temperaturni senzor fizički oštećen (npr. pritisnut je, što uzrokuje dodirivanje dvaju nožica temperaturnog senzora ili lom temperaturnog senzora) ili kada temperaturni senzor zakaže iz drugih razloga.
Gdje postaviti odašiljač i prijemnik termostata?
Preporučljivo je postaviti odašiljač termostata u prostoriju koja se redovito ili dulje vrijeme koristi tako da bude usmjeren u smjeru prirodnog kretanja zraka u prostoriji, ali ne i izložen propuhu ili ekstremnoj toplini (npr. sunčeva svjetlost, hladnjak, dimnjak itd.). Nemojte ga koristiti u vlažnom, kemijski agresivnom ili prašnjavom okruženju. Njegova optimalna lokacija je na visini od 0,75-1,5 m od razine poda. Uređaj se može jednostavno pričvrstiti na podnožje, nakon čega se može postaviti na bilo koju horizontalnu površinu (npr. stol, policu, vrh komode) ili, zahvaljujući vijčanim otvorima na stražnjoj strani, može se čak montirati i na zid.
Preporučljivo je postaviti COMPUTHERM Q20RF prijemnik termostata u blizini kotla, na mjesto zaštićeno od vlage, prašine, kemikalija i topline. Prilikom odabira lokacije prijemnika, uzmite u obzir i da na širenje radiovalova mogu negativno utjecati veliki metalni predmeti (npr. kotao, međuspremnik itd.) ili metalne građevinske konstrukcije. Ako je moguće, kako biste osigurali radiofrekvencijsku komunikaciju bez smetnji, preporučujemo da prijemnik postavite najmanje 1-2 m od kotla i drugih velikih metalnih konstrukcija, na visini od 1,5-2 m. Preporučujemo da prije postavljanja prijemnika provjerite pouzdanost radiofrekvencijske veze na odabranom mjestu. Nemojte postavljati prijemnik ispod kućišta kotla ili u neposrednu blizinu vrućih cijevi ili pumpi, jer to može oštetiti komponente uređaja i ugroziti bežičnu (radiofrekvencijsku) vezu. Također preporučujemo da prijemnik napajate električnom energijom iz utičnice koja nije u utičnici kotla (ako je moguće, iz druge faze) i nikada ne spajajte mrežno napajanje iz kotla na prijemnik. Kako biste izbjegli strujni udar, neka prijemnik na kotao spoji stručnjak!
Kako spojiti proizvod?
Uređaj mora instalirati/pustiti u rad kvalificirana osoba! Uređaj kojim se upravlja mora biti spojen na priključne točke 1-2 na stražnjoj strani prijemnika. Za detaljnije upute pogledajte upute za uporabu proizvoda.
Koje uređaje može kontrolirati COMPUTHERM Q20RF?
Sobni radiofrekventni termostat COMPUTHERM Q20RF prikladan je za upravljanje velikom većinom bojlera i klima uređaja na tržištu u Mađarskoj. Može se jednostavno spojiti na bilo koji plinski bojler s dvožilnom priključnom točkom sobnog termostata, kao i na bilo koji klima uređaj ili drugi električni uređaj, bez obzira imaju li upravljački krug od 24 V ili 230 V. Uređaj je također prikladan za upravljanje bilo kojim električnim i elektroničkim uređajima koji se mogu uključiti/isključiti uklanjanjem i ponovnim uključivanjem napajanja.
Je li za rad termostata potreban mrežni napon od 230 V?
Nije potreban za rad odašiljača termostata, potrebne su samo 2 x 1,5 V alkalne baterije (tip LR6; veličina AA).
Međutim, prijemnik termostata radi na mrežnom naponu od 230 V.
Ometaju li više bežičnih sobnih termostata koji se koriste u jednom stanu jedni druge?
Ne. Svaki termostat i pripadajući prijemnik(i) imaju vlastiti sigurnosni kod, što jamči siguran i nesmetan rad uređaja. Svaki prijemnik prima signale samo od termostata s istim sigurnosnim kodom. Zahvaljujući tome, u biti bilo koji broj uređaja može se koristiti u neposrednoj blizini jedan drugoga bez ikakvih problema u komunikaciji uređaja.
Može li se koristiti s klima uređajima Q20RF?
Da. Moguće je prebacivati termostat između načina grijanja i hlađenja. Termostat uključuje klima uređaj u načinu hlađenja iznad zadane temperature i isključuje ispod nje, ovisno o odabranoj osjetljivosti uključivanja.
Kako prebaciti termostat u način rada hlađenja?
Da biste to učinili, prvo uđite u izbornik postavki termostata pritiskom na tipku Home 2 sekunde. Zaslon će neprestano prikazivati vrijeme, a engleska kratica tekućeg dana će treptati. Možete prijeći na sljedeću postavku pritiskom na tipku Mode. U postavci FUNC možete koristiti tipke Gore i Dolje za prebacivanje između načina rada (HEA; tvornički zadano) i hlađenja (COO). Za spremanje postavki pritisnite tipku Home.
Zašto termostat ne uključuje grijanje?
Za to može postojati nekoliko razloga. Najčešći problemi su:
● korištenje neprikladne baterije (npr. prazne ili nealkalne baterije)
● nepravilno ožičenje (koje u nesretnom slučaju može uništiti relej u uređaju ili čak elektroniku kontroliranog uređaja)
● nestabilna radiofrekvencijska veza (vidi detalje u nastavku)
● netko je poremetio odašiljač i prijemnik i potrebno ih je ponovno podesiti (koraci za ponovno podešavanje mogu se pronaći u korisničkom priručniku)
Što učiniti ako se prijemnik uređaja uključi, ali se na njegovom izlazu ne pojavi mrežni napon od 230 V?
Prijemnik uređaja ima beznaponske izlazne priključne točke, stoga se u osnovnom slučaju napon od 230 V ne pojavljuje na njegovim izlazima, već samo zatvara dvije spojene žice ili prekida vezu između njih. Ako želite da se na izlazu pojavi mrežni napon od 230 V kada je uređaj uključen, tada se fazna žica mreže mora spojiti na priključnu točku 1 ili 2 uređaja prema uputama za uporabu. Prije spajanja, bitno je isključiti dotičnu faznu žicu iz napajanja, a spajanje mora izvršiti ovlaštena osoba!
Što uzrokuje nestabilnu radiofrekvencijsku vezu?
Za to može postojati nekoliko razloga. Najčešći razlozi su:
● korištenje neprikladne baterije (npr. prazne ili nealkalne baterije)
● prevelika udaljenost ili previše prepreka (npr. nekoliko armiranobetonskih ploča, nekoliko debelih zidova itd.) između odašiljača i prijemnika
● nepravilan položaj odašiljača ili prijemnika termostata (vidi gore za detalje)
● korištenje drugih radiofrekvencijskih uređaja u blizini koji emitiraju više od standardnog signala (po našem iskustvu, neki monitori za bebe ili bežične slušalice)
● drugi vanjski čimbenici smetnji (npr. antena velike snage na krovu ili u blizini)
Neki od problema (npr. prevelika udaljenost ili previše prepreka između odašiljača i prijemnika) mogu se riješiti korištenjem COMPUTHERM Q2RF utičnice za pojačalo signala.
Kako proizvod nastavlja funkcionirati nakon nestanka struje?
Nakon što se napajanje vrati, izlaz prijemnika će se isprva isključiti. Međutim, budući da odašiljač ponavlja svoju trenutnu naredbu za prebacivanje svakih 5 minuta, upravljanje sustavom grijanja/hlađenja vratit će se na prethodno postavljeni način rada najkasnije 5 minuta nakon nestanka struje.
Što učiniti ako odašiljač ne komunicira s prijemnikom ili ako ne komunicira s prijemnikom?
Postoji nekoliko razloga zašto odašiljač ne komunicira s prijemnikom ili ako ne komunicira s prijemnikom. Kako biste riješili problem, preporučujemo sljedeće prijedloge:
● Zamijenite bateriju u odašiljaču termostata. Pazite da s uređajem koristite samo visokokvalitetne alkalne baterije. Druge baterije koje se nazivaju dugotrajnim ili izdržljivim (npr. konvencionalne ugljik-cinkove) baterije, uranjajuće baterije ili punjive baterije nisu prikladne za rad uređaja.
● Provjerite jesu li dvije jedinice uparene. Ako dvije jedinice ne komuniciraju jedna s drugom čak ni kada su u neposrednoj blizini, vjerojatno ih je potrebno ponovno upariti kako je opisano u uputama za uporabu.
● Postavite odašiljač i prijemnik termostata bliže jednu drugoj ili instalirajte COMPUTHERM Q2RF utičnicu za pojačalo signala između dvije jedinice, po mogućnosti na pola puta između njih, ako mislite da su previše udaljene.
● Provjerite jesu li odašiljač i prijemnik termostata postavljeni kako je opisano. Ako nisu, premjestite ih kako je opisano (vidi gore za detalje).
● Izbjegavajte korištenje drugih radiofrekvencijskih uređaja u blizini koji emitiraju više od standardne razine (po našem iskustvu, neki monitori za bebe i bežične slušalice).
Kako upariti termostat s prijemnikom?
Pritisnite i držite tipku ON/OFF na prijemniku u automatskom načinu rada dok zelena LED lampica iznad tipke MANUAL ne počne treptati.
Ako termostat ima omogućenu značajku zaključavanja tipki, pritisnite i držite tipku dvije sekunde dok ikona zaključavanja ne nestane s zaslona. Pritisnite i držite tipku Home dvije sekunde za ulazak u izbornik termostata. Pomoću tipke Mode (Način rada) otvorite izbornik SYNC (Sinhronizacija). Pomoću tipki Gore i Dolje promijenite postavku „---“ u „SYN“ (Sinhronizacija), a zatim pritisnite tipku Mode (Način rada).
Može li se termostat istovremeno upariti s više prijemnika?
Da. Ako želite upariti termostat Q20RF s više prijemnika, prvo svaki prijemnik stavite u način rada za uparivanje, a zatim dovršite korake uparivanja. Ako želite upariti više od jednog termostata s prijemnikom, ponovite prethodne korake za preostale termostate. Ako ste dosegli maksimalni broj uparivanja (12), nakon što pritisnete tipku "ON/OFF" 10 sekundi, crvena i zelena LED dioda na proizvodu će naizmjenično bljesnuti 3 puta. U tom slučaju, za uparivanje novog termostata, morate resetirati prijemnik istovremenim pritiskom tipki "ON/OFF" i "MANUAL" 10 sekundi. U tom će trenutku obje LED diode svijetliti 2 sekunde, što znači da se prijemnik resetirao i da može započeti uparivanje novog termostata.
Što trebam učiniti ako mislim da termometar termostata ne mjeri točno?
Da biste to učinili, uđite u izbornik postavki termostata pritiskom na tipku Home 2 sekunde. Zaslon će zatim neprestano prikazivati vrijeme i englesku kraticu trenutnog dana (ponedjeljak: MON; utorak: TUE; srijeda: WED, itd.) koja će bljeskati. U izborniku postavki možete promijeniti trenutnu postavku pomoću tipki Gore i Dolje, a na sljedeću postavku možete prijeći pritiskom na tipku Mode. Trenutno podesiva postavka će bljeskati na zaslonu. Nakon postavljanja trenutnog dana i vremena, možete napraviti daljnje postavke, uključujući kalibriranje temperature, što je sedma funkcija pod nazivom T CALIB. Nakon što ste postavili željenu vrijednost, pritisnite tipku Home da biste spremili postavke i izašli iz izbornika postavki.
Temperatura koju prikazuje termostat može se podesiti u usporedbi s temperaturom koju mjeri temperaturni senzor za maksimalno ±3,0 °C / ±6,0 °F, u koracima od 0,1 °C / 0,1 °F.
Kako resetirati uređaj na tvorničke postavke?
Sve postavke termostata vraćaju se na tvorničke postavke kako je opisano u 9. poglavlju korisničkog priručnika.
Primjer spajanja termostata Q20RF i prijemnika na kotao ili na cirkulacijsku pumpu
