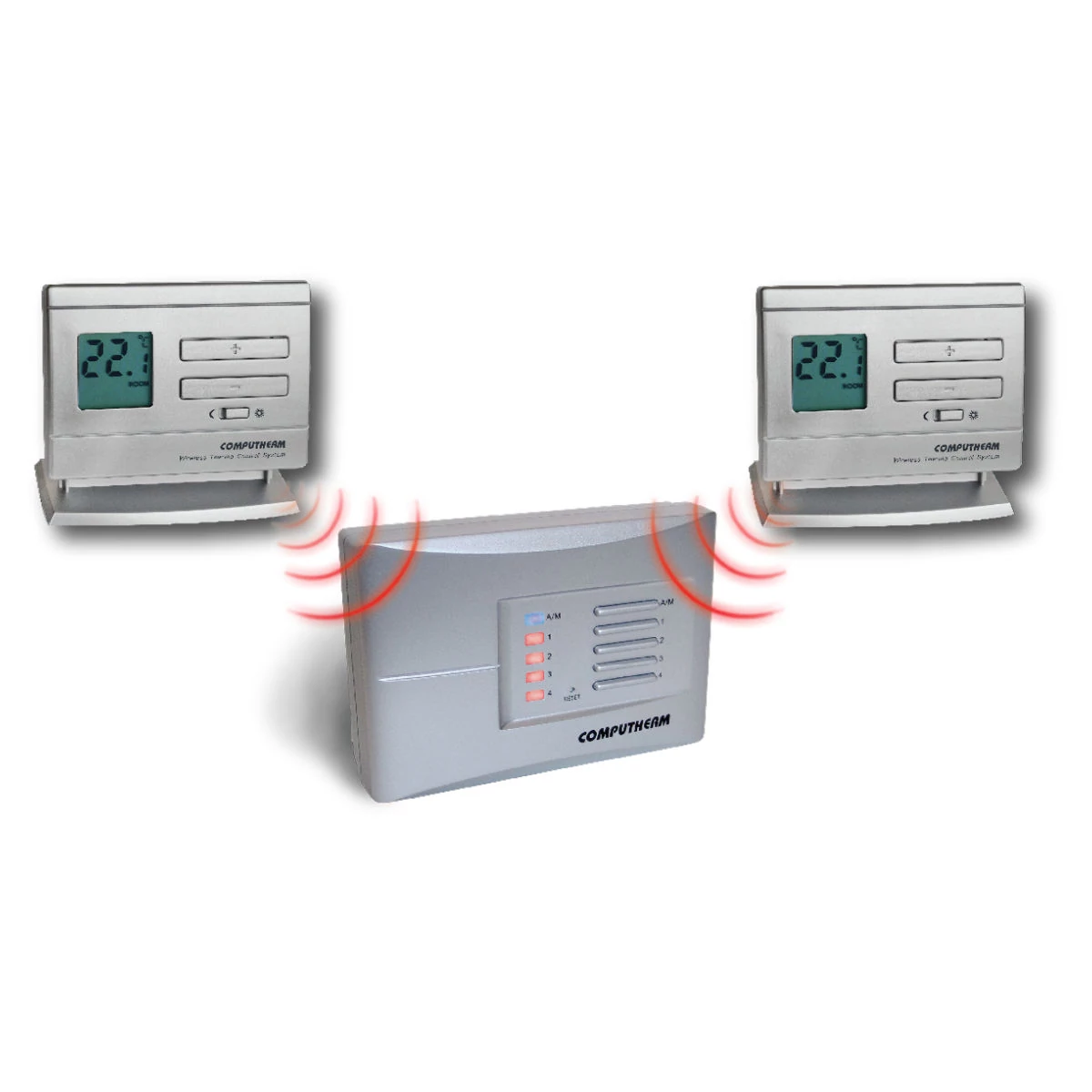

Q5RF - multi-zonski prijemnik sa 2 bežična termostata

Za što se koristi sobni termostat COMPUTHERM Q5RF?

Višezonski bežični sobni termostat COMPUTHERM Q5RF posebno je dizajniran za upravljanje sustavima grijanja i hlađenja. Također je prikladan za upravljanje električnim i elektroničkim uređajima koji se mogu uključiti/isključiti uklanjanjem i vraćanjem napajanja.

Koje baterije koristi termostat?

Uređaj se napaja s 2 x 1,5 V alkalne baterije (tip LR6; veličina AA). S uređajem se smiju koristiti samo visokokvalitetne alkalne baterije. Druge baterije koje se smatraju dugotrajnim ili izdržljivim (npr. konvencionalne ugljik-cinkove), imerzivne baterije ili punjive baterije nisu prikladne za rad uređaja.

Koji je očekivani vijek trajanja baterije pri korištenju Q5RF-a?

Očekivani vijek trajanja baterije pri normalnoj upotrebi je otprilike 1,5-2 godine. Ova vrijednost može varirati ovisno o vrsti baterije, stoga preporučujemo godišnju zamjenu baterija, optimalno na početku svake sezone grijanja.

Što znači ikona bA koja se naizmjenično pojavljuje na mjestu temperature na zaslonu?

To znači da su baterije slabe i da ih je potrebno zamijeniti.

Što znači ikona LO ili HI koja se pojavljuje na zaslonu umjesto temperature?

To znači da je temperatura koju mjeri uređaj izvan mjernog raspona temperaturnog senzora: Lo označava prenisku temperaturu, Hi označava previsoku temperaturu. To se može dogoditi kada se uređaj nalazi u izuzetno hladnom ili vrućem okruženju, kada je temperaturni senzor fizički oštećen (npr. pritisnut je, što uzrokuje dodirivanje dvaju nožica temperaturnog senzora ili lom temperaturnog senzora) ili kada temperaturni senzor zakaže iz drugih razloga.

Gdje postaviti odašiljač i prijemnik termostata?

Preporučljivo je postaviti odašiljač termostata u prostoriju koja se redovito ili dulje vrijeme koristi tako da bude usmjeren u smjeru prirodnog kretanja zraka u prostoriji, ali ne i izložen propuhu ili ekstremnoj toplini (npr. sunčeva svjetlost, hladnjak, dimnjak itd.). Nemojte ga koristiti u vlažnom, kemijski agresivnom ili prašnjavom okruženju. Njegova optimalna lokacija je na visini od 0,75-1,5 m od razine poda. Uređaj se može jednostavno pričvrstiti na podnožje, nakon čega se može postaviti na bilo koju horizontalnu površinu (npr. stol, policu, vrh komode) ili, zahvaljujući rupama za vijke na stražnjoj strani, može se čak montirati i na zid.

Preporučljivo je postaviti COMPUTHERM Q5RF prijemnik termostata u blizini kotla, na mjesto zaštićeno od vlage, prašine, kemikalija i topline. Prilikom odabira lokacije prijemnika, uzmite u obzir i da na širenje radiovalova mogu negativno utjecati veliki metalni predmeti (npr. kotao, međuspremnik itd.) ili metalne građevinske konstrukcije. Ako je moguće, kako biste osigurali radiofrekvencijsku komunikaciju bez smetnji, preporučujemo da prijemnik postavite najmanje 1-2 m od kotla i drugih velikih metalnih konstrukcija, na visini od 1,5-2 m. Preporučujemo da prije postavljanja prijemnika provjerite pouzdanost radiofrekvencijske veze na odabranom mjestu. Nemojte postavljati prijemnik ispod kućišta kotla ili u neposrednu blizinu vrućih cijevi ili pumpi, jer to može oštetiti komponente uređaja i ugroziti bežičnu (radiofrekvencijsku) vezu. Također preporučujemo da prijemnik napajate električnom energijom iz utičnice koja nije u utičnici kotla (ako je moguće, iz druge faze) i nikada ne dovodite mrežno napajanje iz kotla do prijemnika. Kako biste izbjegli strujni udar, neka prijemnik spoji stručnjak na kotao.

Kako spojiti proizvod?

Uređaj mora instalirati/pustiti u rad kvalificirana osoba! Uređaj kojim se upravlja mora biti spojen na priključne točke NO-COM, L1-N1, L2-N2, L3-N3 ili L4-N4 na stražnjoj strani prijemnika. Za detaljniji opis pogledajte upute za uporabu proizvoda.

Koje uređaje može kontrolirati COMPUTHERM Q5RF?

Višezonski, radiofrekventni sobni termostat COMPUTHERM Q5RF prikladan je za upravljanje velikom većinom bojlera i klima uređaja na tržištu u Mađarskoj. Može se jednostavno spojiti na bilo koji plinski bojler s dvožilnom priključnom točkom sobnog termostata, kao i na bilo koji klima uređaj ili drugi električni uređaj, bez obzira imaju li upravljački krug od 24 V ili 230 V. Uređaj je također prikladan za upravljanje bilo kojim električnim i elektroničkim uređajima koji se mogu uključiti/isključiti uklanjanjem i ponovnim uključivanjem napajanja.

Je li za rad termostata potreban mrežni napon od 230 V?

Nije potreban za rad odašiljača termostata, potrebne su samo 2 x 1,5 V alkalne baterije (tip LR6; veličina AA).

Međutim, prijemnik termostata radi na mrežnom naponu od 230 V.

Ometaju li više bežičnih sobnih termostata koji se koriste u jednom stanu jedni druge?

Ne. Svaki termostat i pripadajući prijemnik(ci) imaju vlastiti sigurnosni kod, što jamči siguran i nesmetan rad uređaja. Svaki prijemnik prima signale samo od termostata s istim sigurnosnim kodom. Zahvaljujući tome, u biti bilo koji broj uređaja može se koristiti u neposrednoj blizini jedan drugoga bez ikakvih problema u komunikaciji uređaja.

Može li se koristiti s klima uređajima Q5RF?

Da. Moguće je prebacivati ​​termostat između načina grijanja i hlađenja. Termostat uključuje klima uređaj u načinu hlađenja iznad zadane temperature i isključuje ga ispod nje, ovisno o odabranoj osjetljivosti uključivanja.

Kako prebaciti termostat u način rada hlađenja?

Premosnik unutar termostata mora se premjestiti iz tvornički zadanog položaja (grijanje) u položaj hlađenja.

Zašto termostat ne uključuje grijanje?

Za to može postojati nekoliko razloga. Najčešći problemi su:

·        korištenje pogrešne baterije (npr. prazne ili nealkalne)

·        neispravno ožičenje (koje u nesretnom slučaju može uništiti relej u uređaju ili čak elektroniku kontroliranog uređaja)

·        nesigurna radiofrekvencijska veza (vidi detalje u nastavku)

·        netko je poremetio odašiljač i prijemnik i potrebno ih je ponovno podesiti (koraci za ponovno podešavanje mogu se pronaći u korisničkom priručniku)

Što učiniti ako se prijemna jedinica uređaja uključi, ali se na njenom izlazu ne pojavljuje mrežni napon od 230 V?

Prijemna jedinica uređaja ima beznaponske izlazne priključne točke, stoga se u standardnom slučaju napon od 230 V ne pojavljuje na njenim izlazima, već samo zatvara dvije spojene žice ili prekida vezu između njih. Ako želite da se na izlazu pojavi mrežni napon od 230 V kada se uređaj uključi, tada se fazna žica mreže mora spojiti na NO ili COM priključnu točku uređaja prema uputama za uporabu.

Prije spajanja, bitno je isključiti napon dotične fazne žice, a spajanje mora izvršiti kompetentna osoba!

Mrežni napon od 230 V pojavljuje se na zonskim izlazima prijemne jedinice (L1-N1, L2-N2, L3-N3 i L4-N4) kada se dotična zona uključi.

Što uzrokuje nestabilnu radiofrekvencijsku vezu?

Za to može postojati nekoliko razloga. Najčešći razlozi su:

·        korištenje neodgovarajuće baterije (npr. prazne ili nealkalne baterije)

·        prevelika udaljenost ili previše prepreka (npr. nekoliko armiranobetonskih ploča, nekoliko debelih zidova itd.) između odašiljača i prijemnika

·        nepravilan položaj odašiljača ili prijemnika termostata (vidi detalje gore)

·        korištenje drugih radiofrekvencijskih uređaja u blizini koji emitiraju više od standardnog signala (po našem iskustvu, neki monitori za bebe ili bežične slušalice)

·        drugi vanjski čimbenici smetnji (npr. antena velike snage na krovu ili u blizini)

Korištenje COMPUTHERM Q2RF utičnice za pojačanje signala može pružiti rješenje za neke od problema (npr. prevelika udaljenost ili previše prepreka između odašiljača i prijemnika).

Kako proizvod nastavlja funkcionirati nakon nestanka struje?

Nakon što se napajanje vrati, izlaz prijemnika će se isprva isključiti. Međutim, budući da odašiljač ponavlja svoju trenutnu naredbu za prebacivanje svakih 5 minuta, upravljanje sustavom grijanja/hlađenja vratit će se na prethodno postavljeni način rada najkasnije 5 minuta nakon nestanka struje.

Što učiniti ako odašiljač ne komunicira s prijemnikom ili ako ne komunicira s prijemnikom?

Postoji nekoliko razloga zašto odašiljač ne komunicira s prijemnikom ili ako ne komunicira s prijemnikom. Kako biste riješili problem, preporučujemo da isprobate sljedeće prijedloge:

Zamijenite bateriju u odašiljaču termostata. Pazite da se za uređaj koriste samo nove alkalne baterije. Druge, takozvane dugotrajne baterije (npr. konvencionalne ugljik-cinkove) baterije, uranjajuće baterije ili punjive baterije nisu prikladne za rad uređaja.

Provjerite jesu li dvije jedinice uparene. Ako dvije jedinice ne komuniciraju jedna s drugom čak ni u neposrednoj blizini, vjerojatno ih je potrebno ponovno upariti kako je opisano u uputama za uporabu.

Postavite odašiljač i prijemnik termostata bliže jedan drugome ili instalirajte COMPUTHERM Q2RF utičnicu za pojačalo signala između dvije jedinice, po mogućnosti na pola puta između njih, ako mislite da su previše udaljene.

Provjerite jesu li odašiljač i prijemnik termostata postavljeni kako je opisano. Ako nisu, premjestite ih kako je opisano (vidi gore za detalje).

Izbjegavajte korištenje drugih radiofrekvencijskih uređaja u blizini koji emitiraju više od standardne razine (po našem iskustvu, neki monitori za bebe i bežične slušalice).

Kako sinkronizirati termostat s prijemnom jedinicom?

Važno! Datum proizvodnje može se prepoznati na temelju 4-znamenkastog broja na stražnjoj strani plastičnog poklopca proizvoda. Ako vidite ove 4 znamenke na zasebnoj naljepnici, proizvod je proizveden prije 2020. Primjer: Ako vidite 1806, proizveden je u lipnju 2018., tako da prve dvije znamenke označavaju godinu, a druge dvije mjesec.

Za proizvode proizvedene nakon 2020., identifikacija se razlikuje od prethodnih samo po tome što postoji naljepnica sa serijskim brojem, čije prve 4 znamenke označavaju godinu i mjesec proizvodnje, tako da je u slučaju 2104-53279847 navedeni proizvod proizveden u travnju 2021. U slučaju termostata kupljenih u setu, 3 serijska broja (jedan na prijemniku i 2 na odašiljačima) su potpuno ista.

Proizvodi iz dvaju proizvodnih razdoblja nisu uvijek međusobno kompatibilni, detaljnije informacije o tome možete pronaći u tablici kompatibilnosti, a točan postupak kompatibilnosti detaljno je opisan u nastavku.

Može li se termostat upariti s više prijemnika istovremeno?

Da. Bežični termostati COMPUTHERM mogu istovremeno upravljati više radiofrekventnih uređaja, kao što su: Q1RX utičnica, Q3RF prijemnik, Q7RF prijemnik. Za uspostavljanje veze, prijemnici moraju biti stavljeni u način rada za uparivanje, a zatim se mora pritisnuti i držati gumb LEARN unutar termostata Q5RF dok LED diode na prijemnicima ne prestanu treperiti. Ako ne želite upravljati Q5RF prijemnikom s termostatom Q5RF (TX), već s drugim bežičnim uređajem COMPUTHERM, morate odabrati zonu U:1 za uparivanje. Za korake za odabir zone pogledajte priručnik za instalaciju i uporabu proizvoda.

Što trebam učiniti ako mislim da termometar termostata nije točan?

Unutar termostata nalazi se narančasti potenciometar koji se može podesiti odvijačem. Ako potenciometar okrenete u smjeru kazaljke na satu, prikazana temperatura će se nakon kratkog vremena promijeniti na višu temperaturu, ako ga okrenete u smjeru suprotnom od kazaljke na satu, promijenit će se na nižu temperaturu.
